Назначение

Универсальный охранно-пожарный приемно-контрольный адресный прибор ВЭРС-ЛЕОН2.0 предназначен для организации на малых, средних и больших объектах:

• пожарной охраны;
• противодымной защиты и дымоудаления;
• пожаротушения;
• охраны от проникновения;
• выдачи сигналов на средства оповещения и технологическое оборудование.

Особенности и преимущества прибора ВЭРС-ЛЕОН2.0

• ЛЕОН2-ППК — центральный блок, который имеет базовый функционал, минимально необходимый для организации ОПС и СОУЭ на объекте;
• Одновременное подключение до 128 адресных пожарных извещателей ВЭРС (LEON2-ДИП, LEON2-ТИП, LEON2-КИП) и 8 проводных безадресных пороговых охранно-пожарных и технологических ШС;
• Две адресные шины позволяют объединить адресные извещатели в кольцевую линию;
• Поддерживаемые адресные пожарные извещатели:

• Стабильная работа на больших дистанциях адресной линии (до 3000 м);
• Произвольная топология ветвления двухпроводной шины;
• Использование изоляторов короткого замыкания для поддержания живучести сегментов кольцевой линии при возникновении КЗ.

• Надежность и точность обнаружения пожара с определением места возгорания;
• 5 лет гарантии на прибор;
• Существенная экономия кабельной продукции и общего количества извещателей при организации пожарной сигнализации (соответствует требованиям СП 5.13130.2009 п.13.3.3);
• Встроенный интерфейс RS-485, позволяющий расширить возможности прибора за счет применения специальных блоков:

• Полное соответствие ГОСТ Р 53325-2012;
• Широкие возможности настройки и простота программирования благодаря интуитивному пространству ПО «ВЭРС-ЛЕОН2.0 Конструктор».

Возможности и выполняемые функции ЛЕОН2-ППК

• Большой спектр возможных тактик работы проводных охранных и пожарных ШС;
• Произвольное объединение проводных ШС и адресных извещателей ВЭРС в зоны/разделы для обеспечения оперативного управления;
• Выходы для подключения световых, звуковых оповещателей (СИРЕНА, СО, Табло ВЫХОД) с автоматическим контролем целостности линии;
• Возможность настройки альтернативных алгоритмов работы выходов для обеспечения работы системы оповещения на объектах социального назначения (школы, больницы, музеи и т.д.), обеспечения работы речевых пожарных оповещателей или звуковых пожарных оповещателей, активирующихся по постоянному питанию;
• На борту три управляемых электромеханических реле ПЦН перекидного типа с коммутируемыми токами до 10 А, напряжением до ~250 В/=30 В для выдачи тревожных и служебных сигналов и управления внешним технологическим оборудованием;
• Реле работают по различным алгоритмам, которые изменяются при конфигурировании:

• Встроенный сетевой импульсный источник питания с резервированием АКБ 7 А*ч;
• Сетевое напряжение питания: ~220 В ± 25% 50 Гц;
• Возможность подключения внешнего РИП для увеличения времени автономной работы;
• Встроенный регистратор событий емкостью не менее 1024 событий;
• Просмотр текущего состояния прибора и журнала событий на встроенном ЖК-дисплее;
• Визуальное отображение номеров Групп/Зон/Направлений, от которых поступили тревожные сигналы, и отображение информации о времени и очередности поступления сигналов;
• Автоматический контроль шлейфов сигнализации (обрыв и короткое замыкание ШС), адресной линии (потеря связи с АИ), линий управления внешними оповещателями (обрыв и короткое замыкание), линии связи прибора с дополнительными внешними модулями (потеря связи с модулями);
• Конфигурирование прибора с помощью ПО «ВЭРС-ЛЕОН2.0 Конструктор» с персонального компьютера, оперативное добавление АИ с блоков с помощью встроенного ЖК-дисплея, кнопок навигации;
• Оперативное управление прибором и его узлами с помощью встроенных средств — кнопок быстрого перехода по тревожным спискам;
• Возможность конфигурирования адресных извещателей и блоков без дополнительных инструментов:

• Автоматическое сканирование подключенных адресных извещателей (поиск, обнаружение, автоматическая привязка);
• Автоматизированная привязка и задание адреса извещателям (существенно экономящая время ввода в эксплуатацию);
• Защита органов управления от несанкционированного доступа посторонних лиц при помощи паролей для двух уровней доступа и/или ключей Touch Memory.

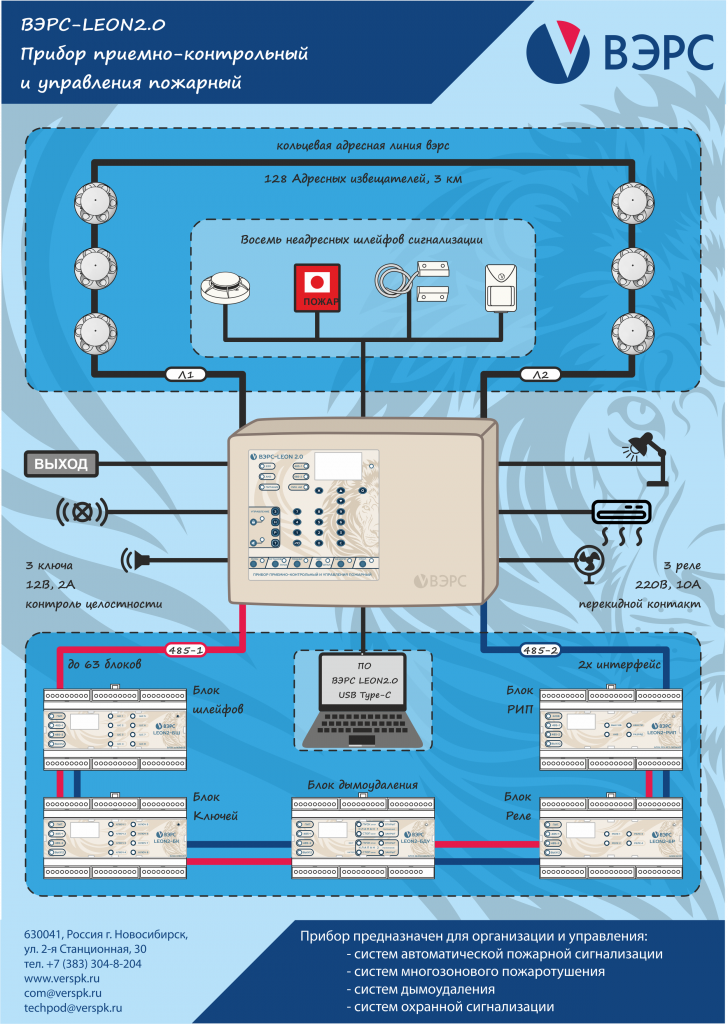

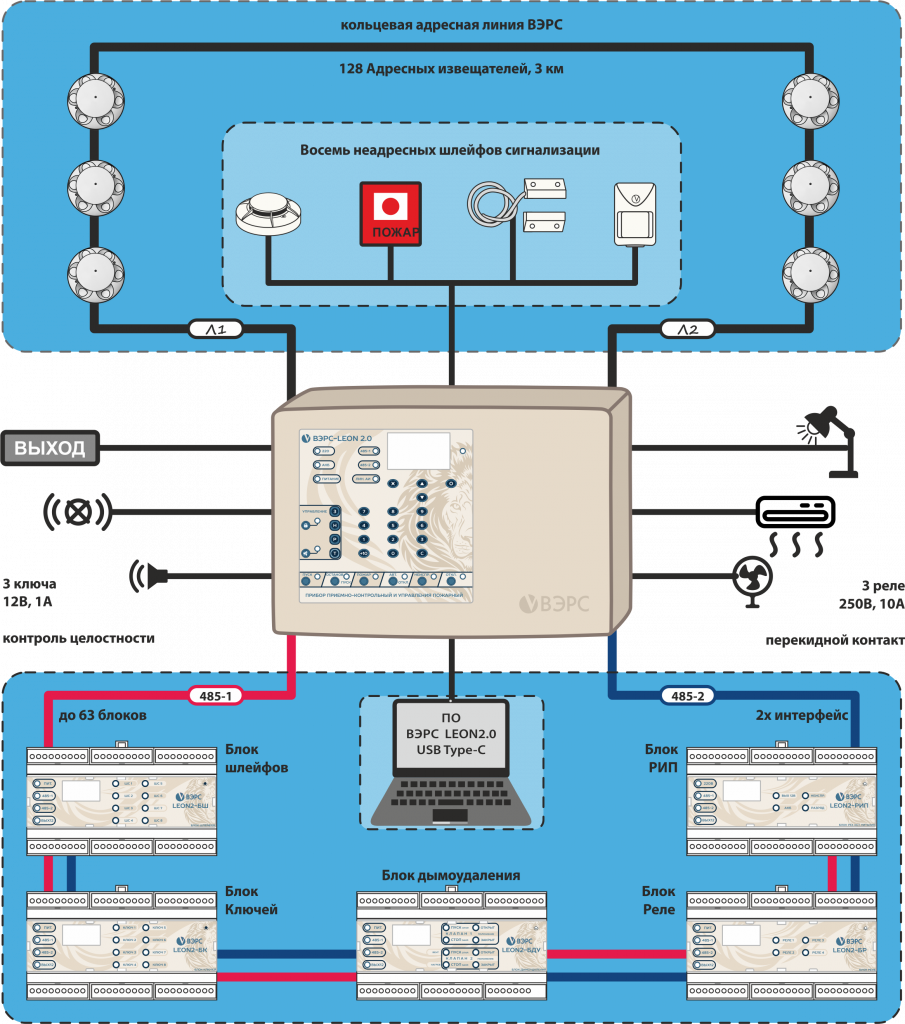

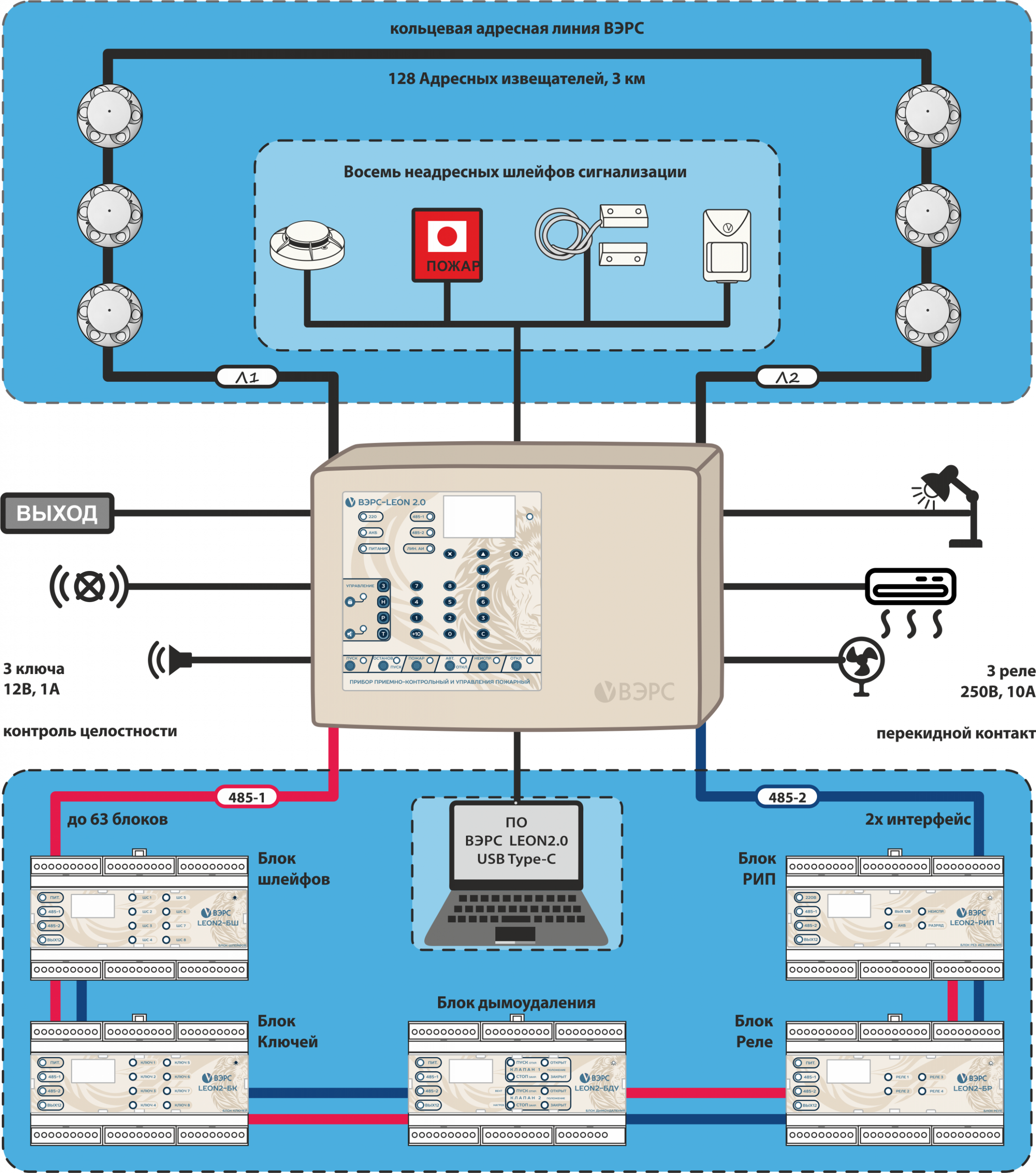

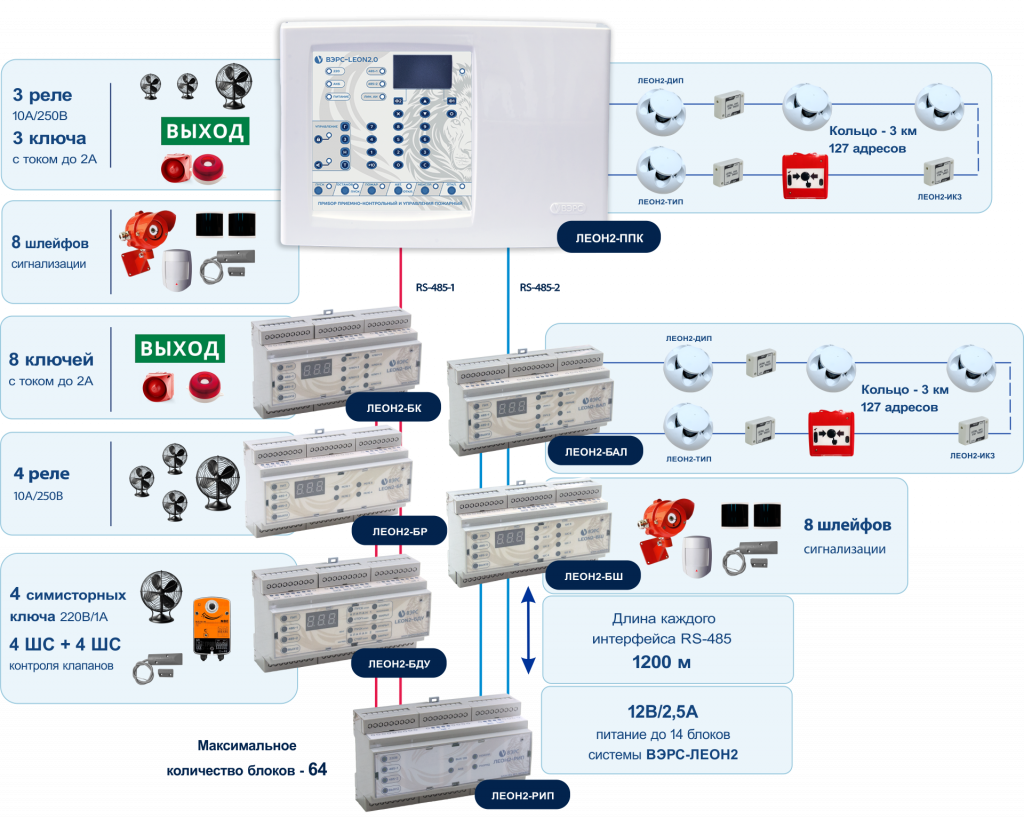

Общая структурная схема

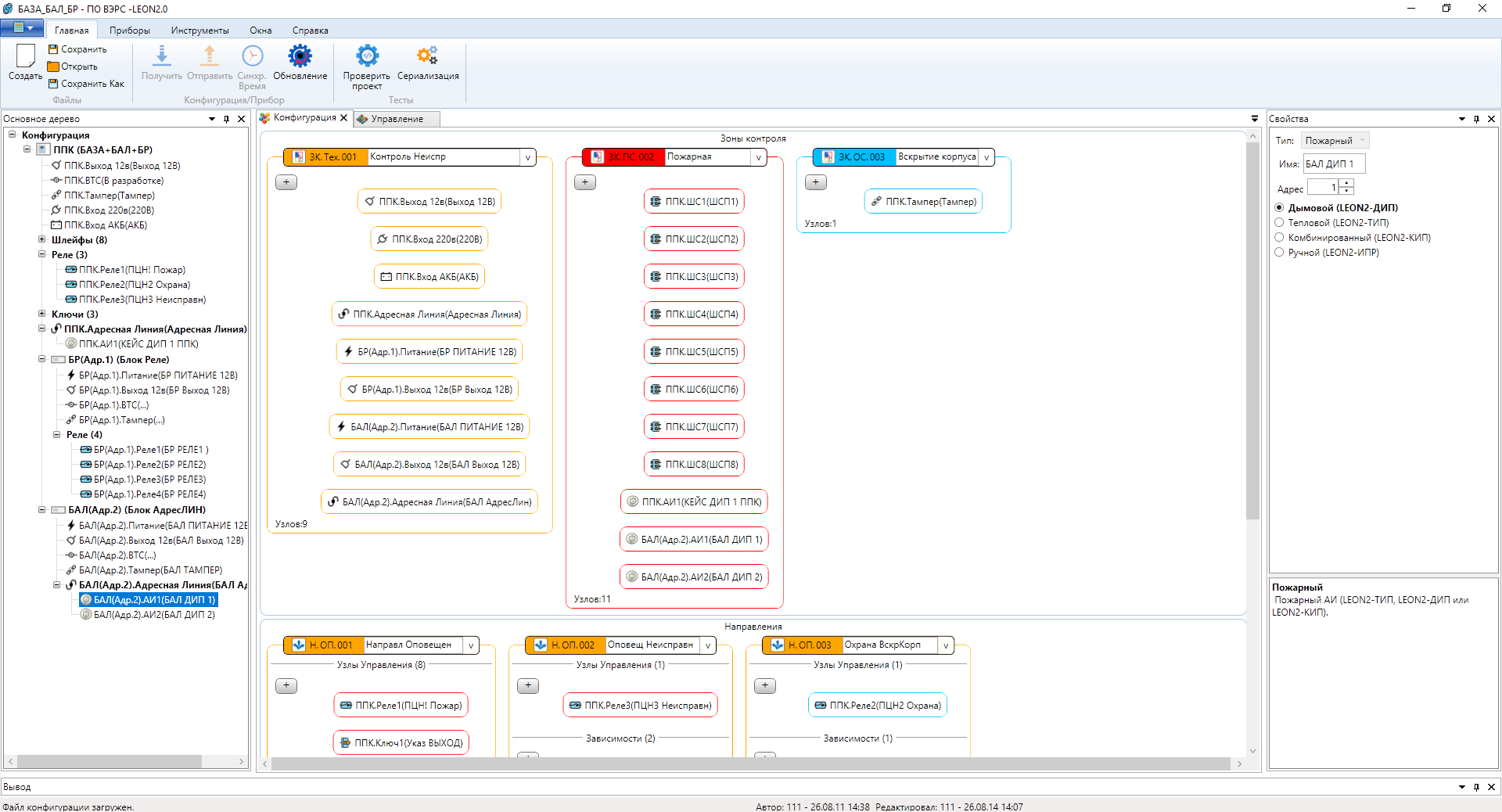

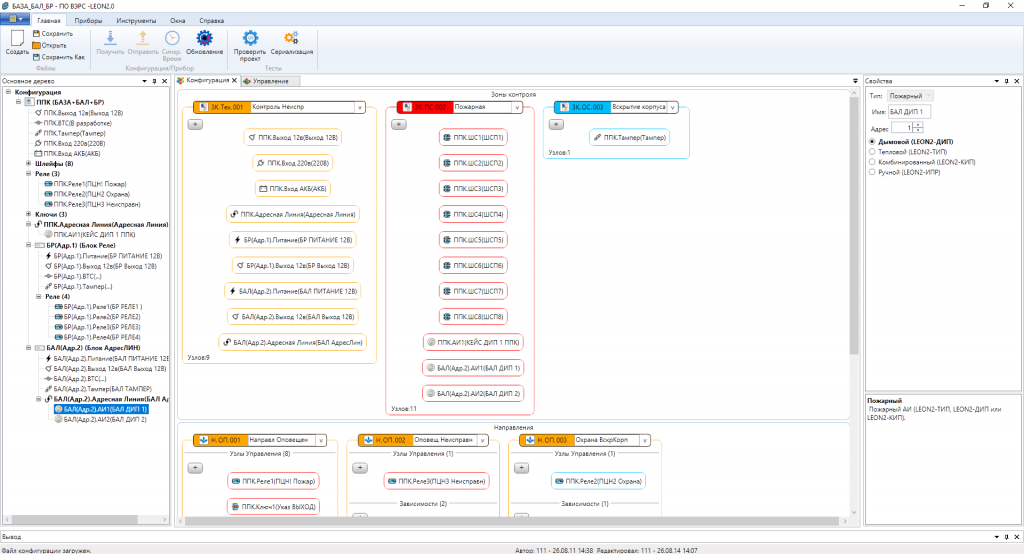

Общий вид рабочего пространства ПО «ВЭРС-ЛЕОН2 Конструктор»

С базовой конфигурацией системы и добавлением блока адресной линии (ЛЕОН2-БАЛ) и блока реле (ЛЕОН2-БР).
