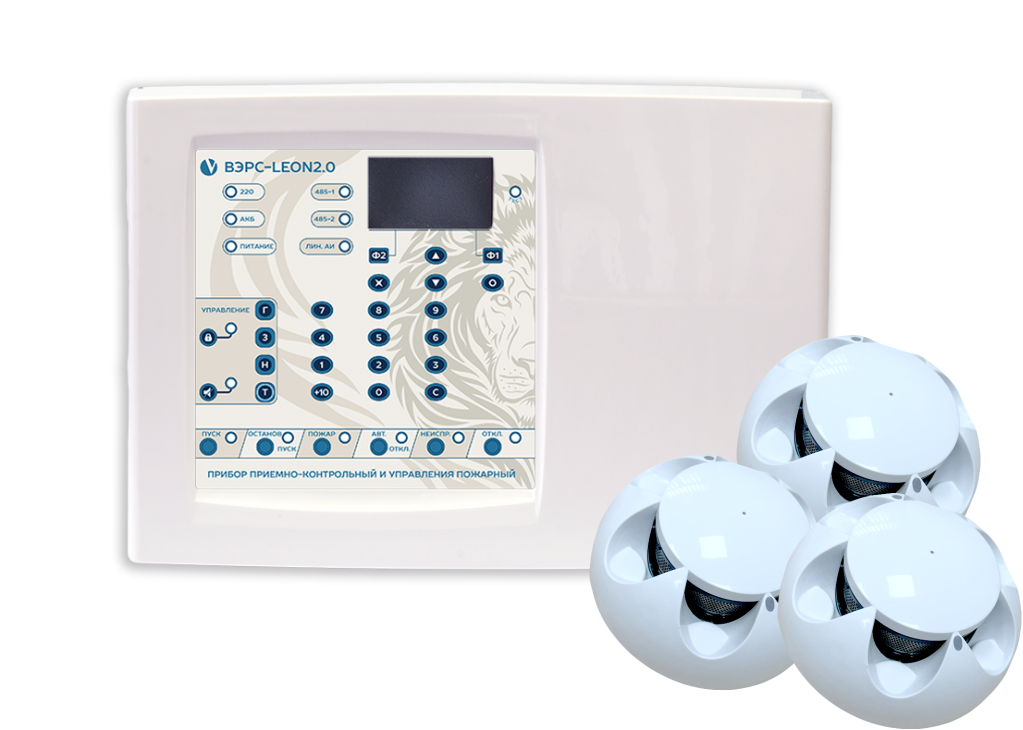

ВЭРС-ЛЕОН 2.0
Прибор приемно-контрольный и управления пожарный адресный блочно-модульный
Назначение
Универсальный охранно-пожарный приемно-контрольный адресный прибор ВЭРС-ЛЕОН2.0 предназначен для организации на малых, средних и больших объектах:- пожарной охраны;
- противодымной защиты и дымоудаления;
- пожаротушения;
- охраны от проникновения;
- выдачи сигналов на средства оповещения и технологическое оборудование.
Особенности и преимущества прибора ВЭРС-ЛЕОН2.0

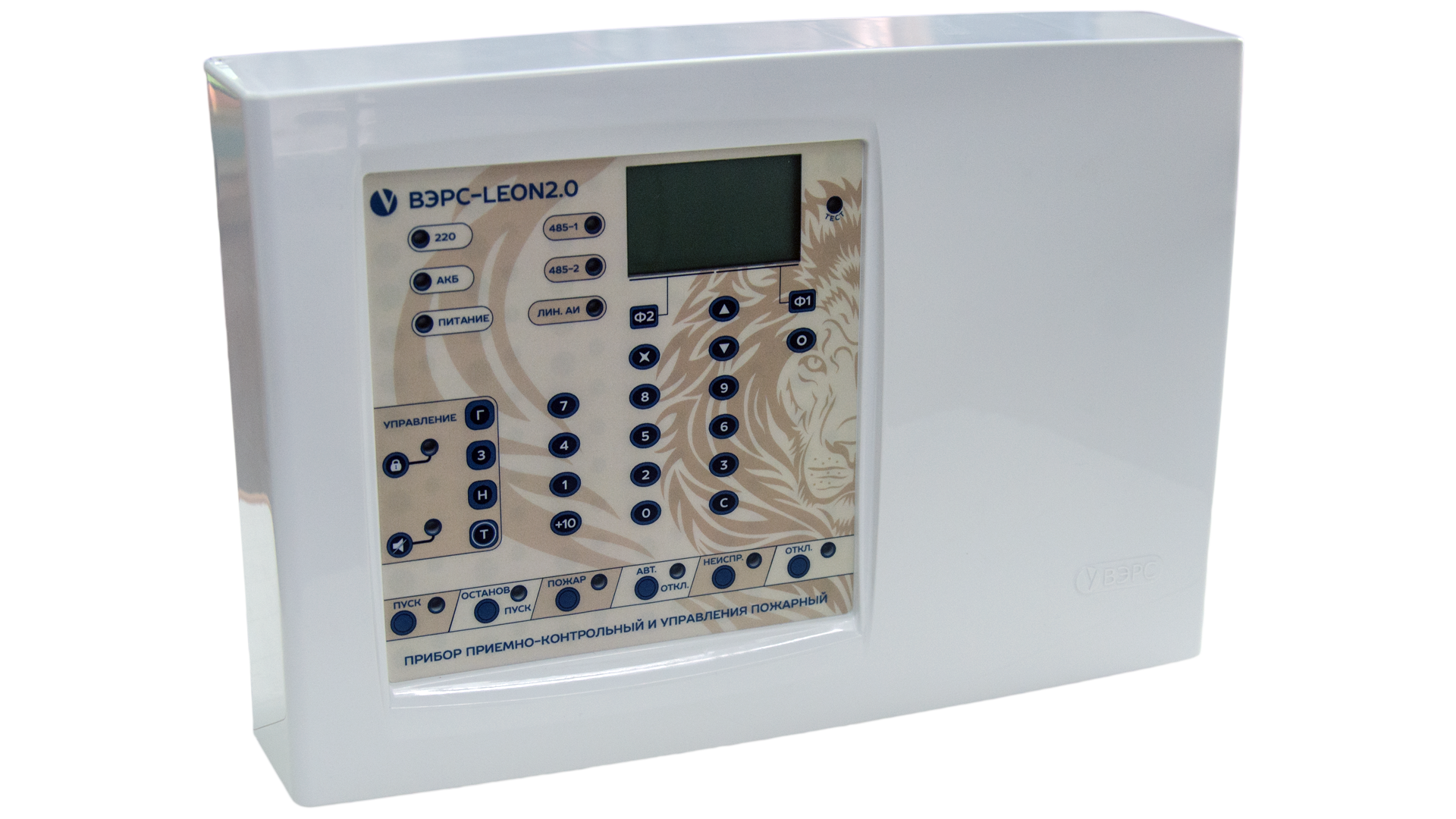

- ЛЕОН2-ППК — центральный блок, который имеет базовый функционал, минимально необходимый для организации ОПС и СОУЭ на объекте;
- Одновременное подключение до 128 адресных пожарных извещателей ВЭРС (LEON2-ДИП, LEON2-ТИП, LEON2-КИП) и 8 проводных безадресных пороговых охранно-пожарных и технологических ШС;
- Две адресные шины позволяют объединить адресные извещатели в кольцевую линию;
- Поддерживаемые адресные пожарные извещатели:

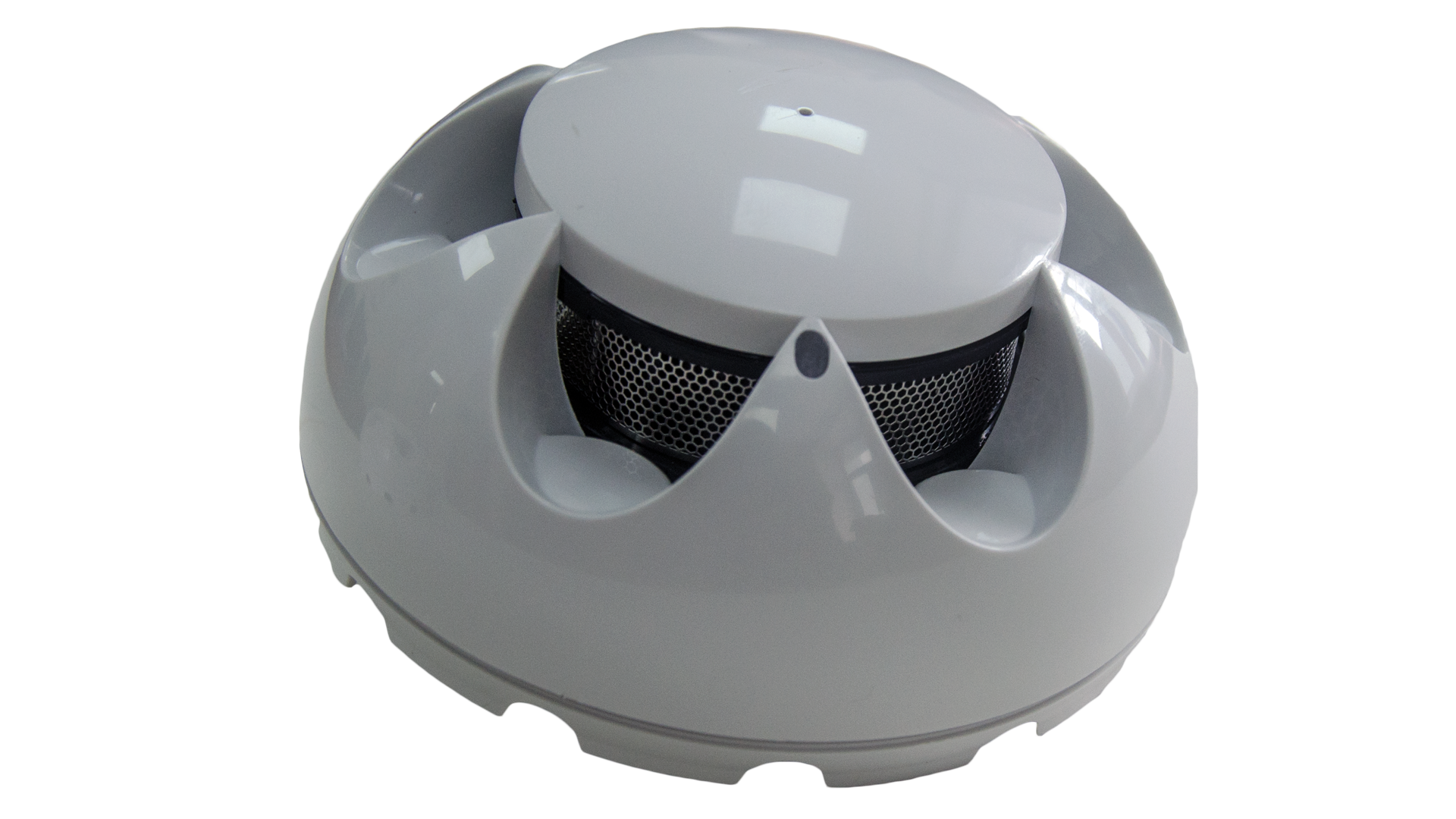

Дымовой адресный пожарный извещатель LEON2-ДИП

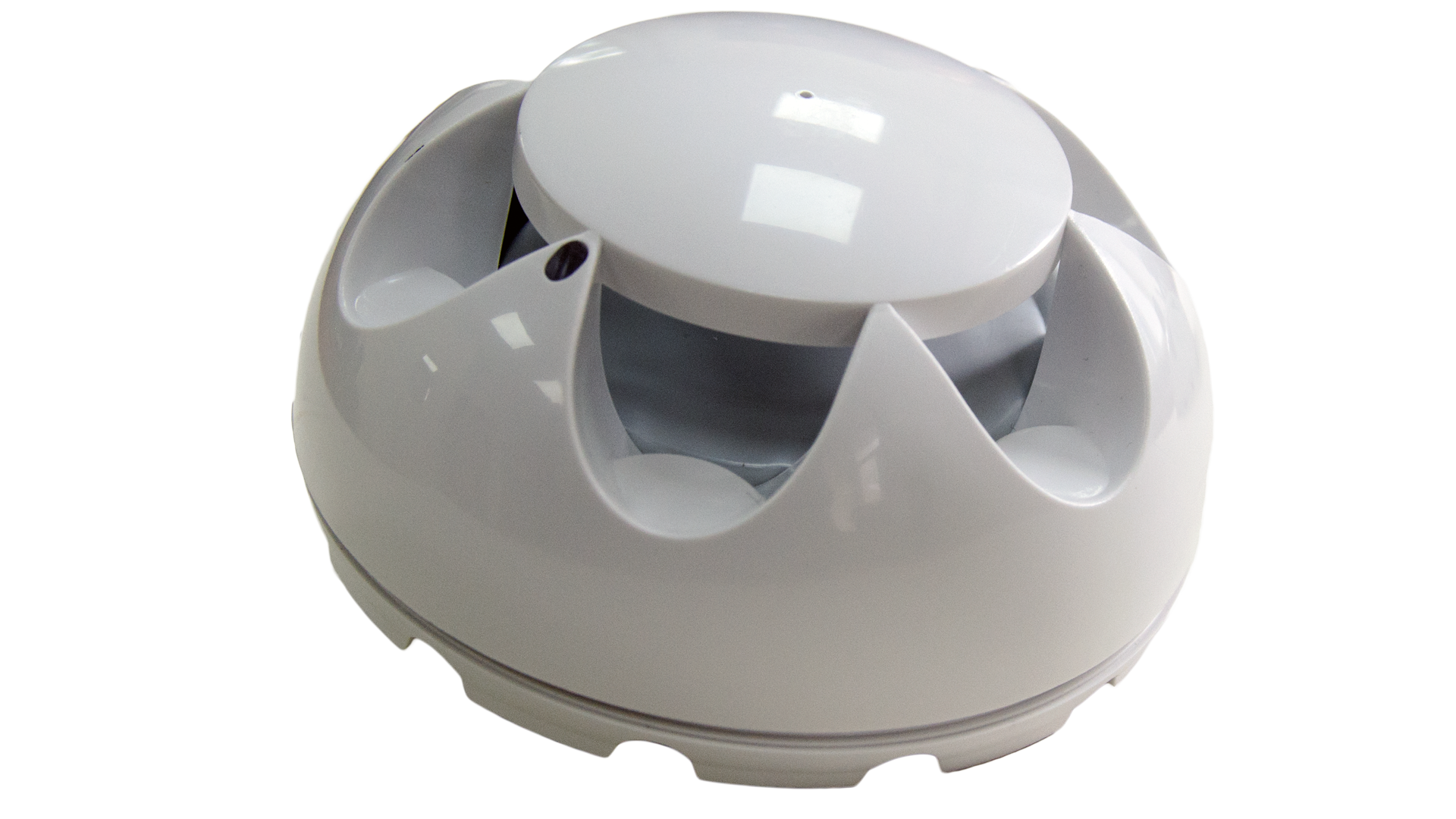

Тепловой максимально-дифференциальный адресный пожарный извещатель LEON2-ТИП
Комбинированный адресный пожарный извещатель LEON2-КИП

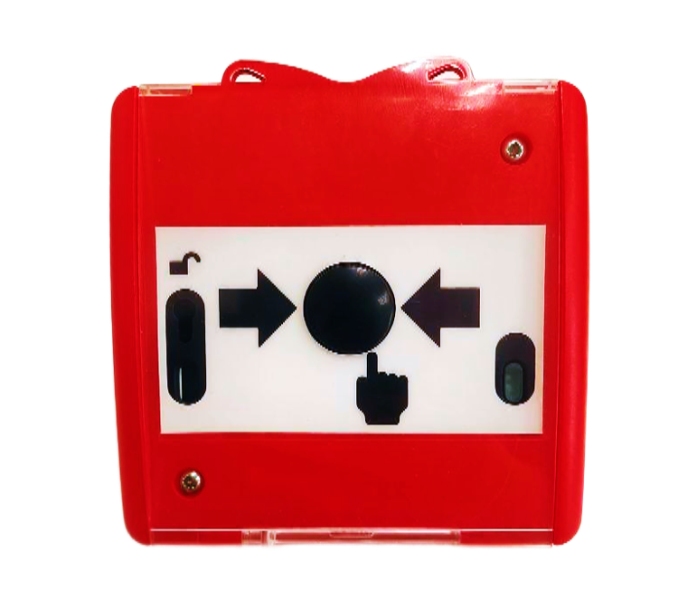

Ручной адресный пожарный извещатель ИПР
- Стабильная работа на больших дистанциях адресной линии (до 3000 м);
- Произвольная топология ветвления двухпроводной шины;

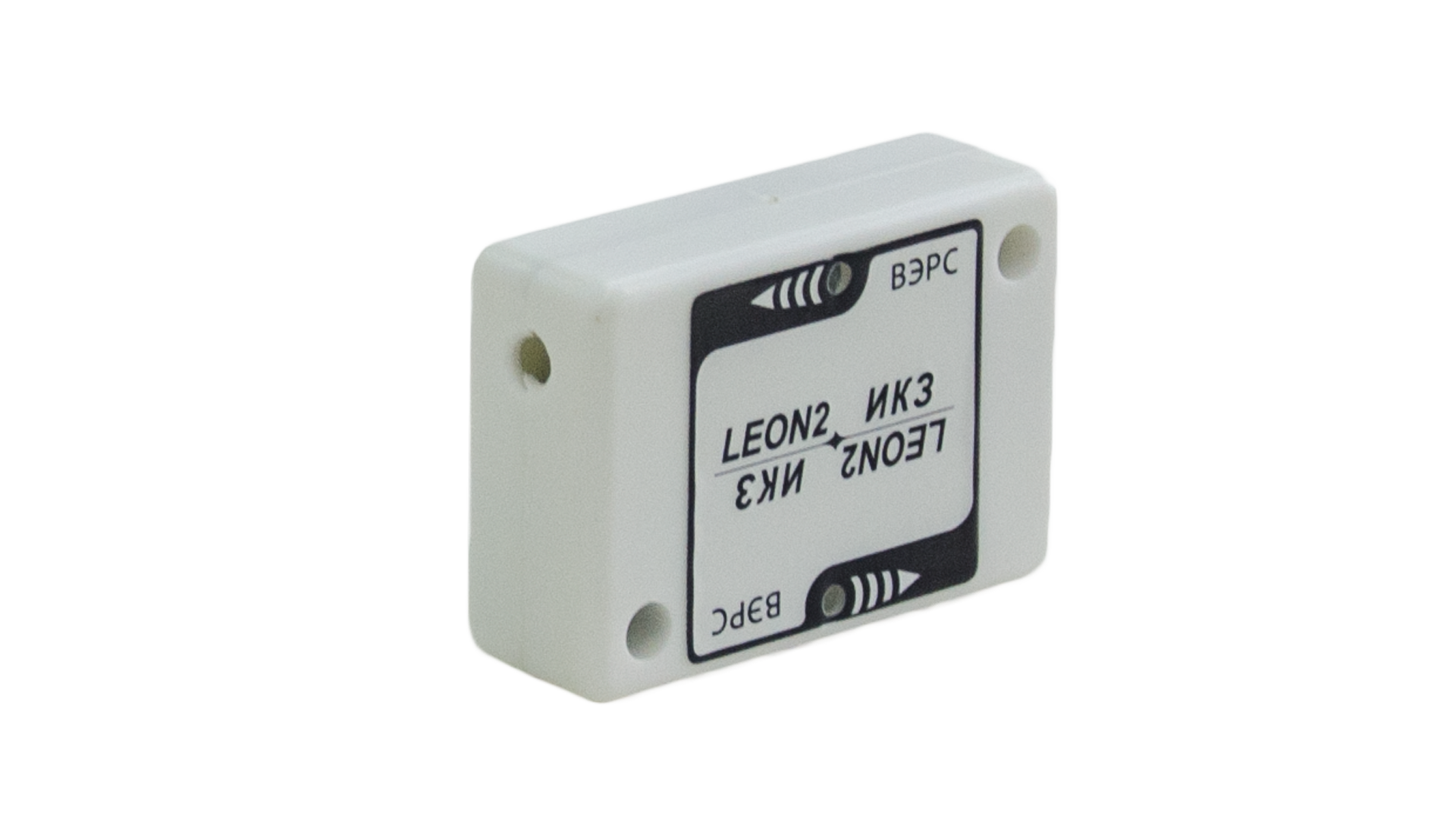

- Использование изоляторов короткого замыкания для поддержания живучести сегментов кольцевой линии при возникновении КЗ.
- Надежность и точность обнаружения пожара с определением места возгорания;
- 5 лет гарантии на прибор;
- Существенная экономия кабельной продукции и общего количества извещателей при организации пожарной сигнализации (соответствует требованиям СП 5.13130.2009 п.13.3.3);
- Встроенный интерфейс RS-485, позволяющий расширить возможности прибора за счет применения специальных блоков:

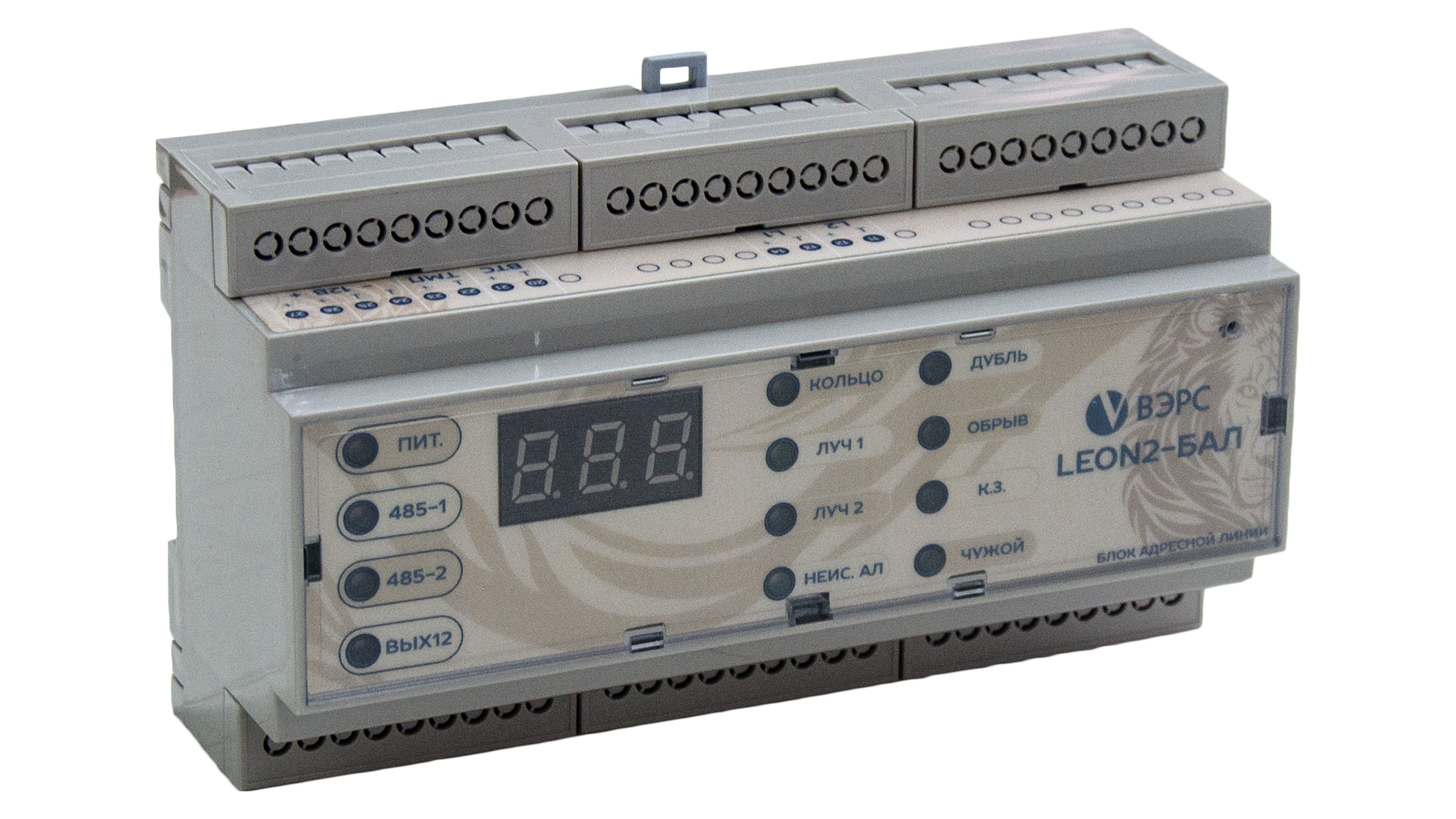

ЛЕОН2-БАЛ
На 127 адресных извещателей (обеспечение дополнительными блоками адресной линии);

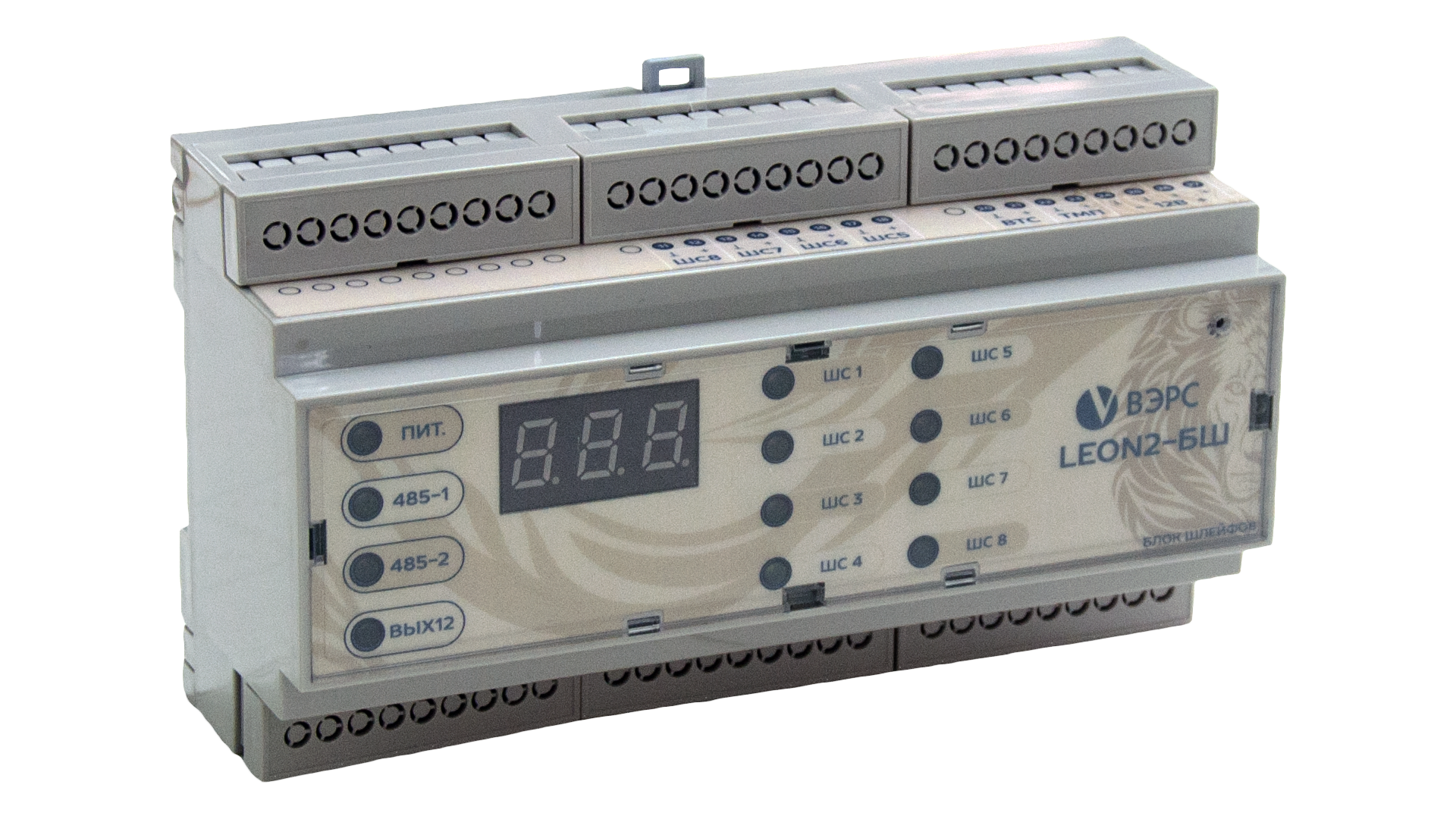

ЛЕОН2-БШ
На 8 шлейфов сигнализации (обеспечение дополнительными блоками шлейфами сигнализации/ЗКПС);

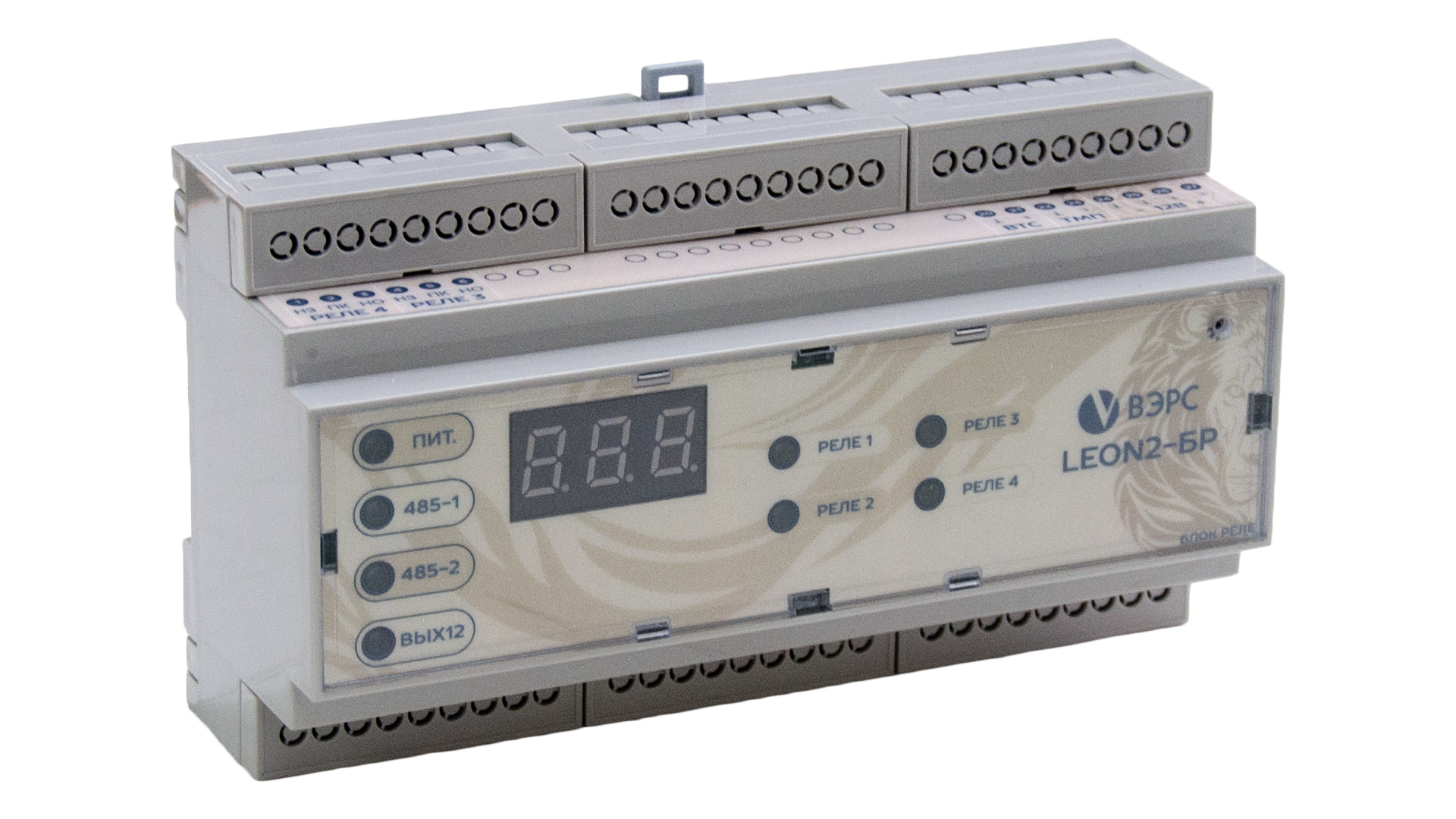

ЛЕОН2-БР
На 4 реле (обеспечение выдачи зональных сигналов на пульты наблюдения или управление внешним силовым оборудованием с возможностью установленной задержки и времени работы);

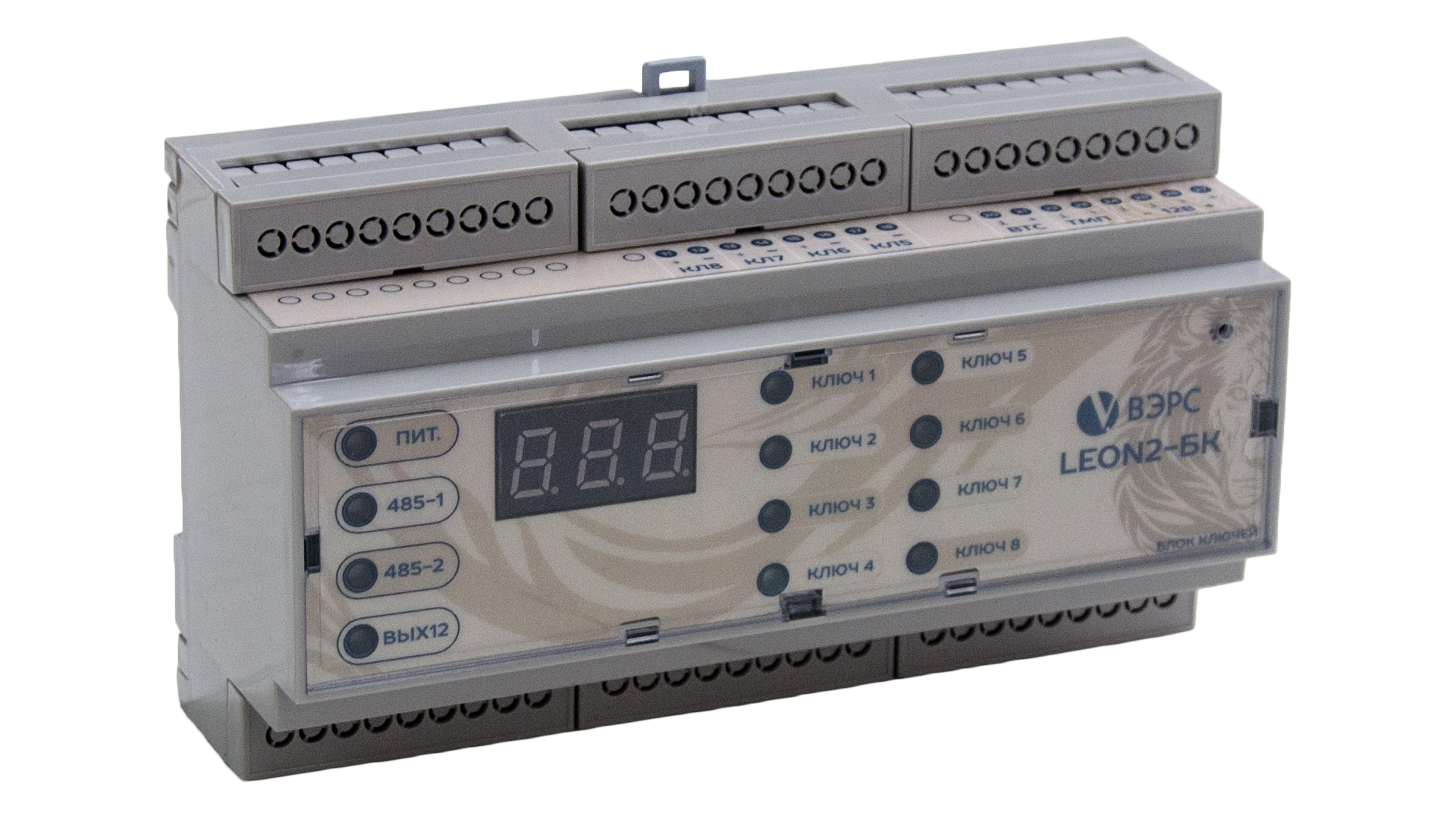

ЛЕОН2-БК
На 8 транзисторных ключей (увеличение суммарной мощности системы оповещения и количества оповещателей, обеспечение системы оповещения на больших площадях и дистанциях);

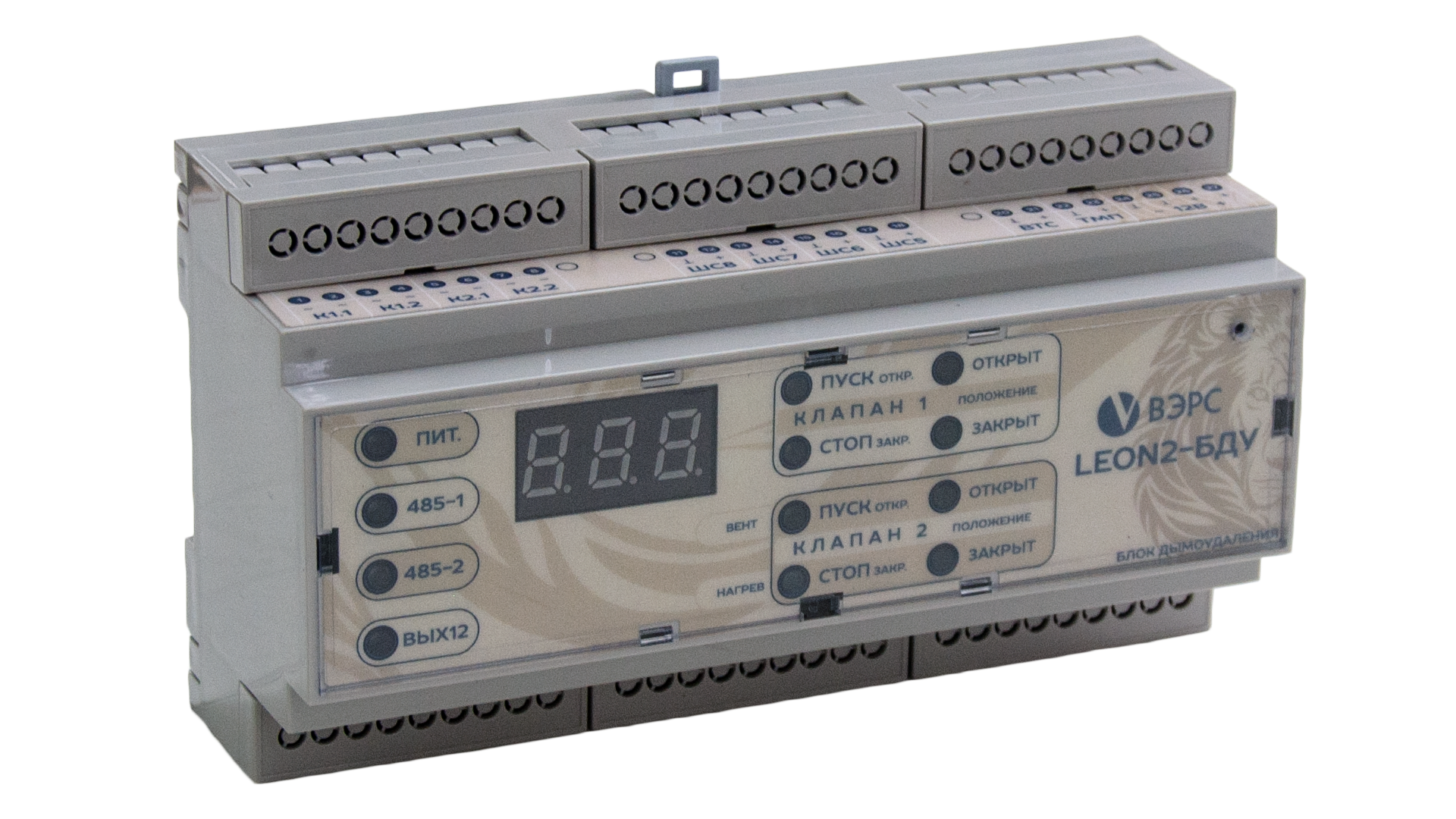

ЛЕОН2-БДУ
На 4 силовых симисторных ключа и 8 шлейфов сигнализации (управление технологическим оборудованием противодымной защиты (приточными и вытяжными вентиляторами, этажными клапанами дымоудаления);

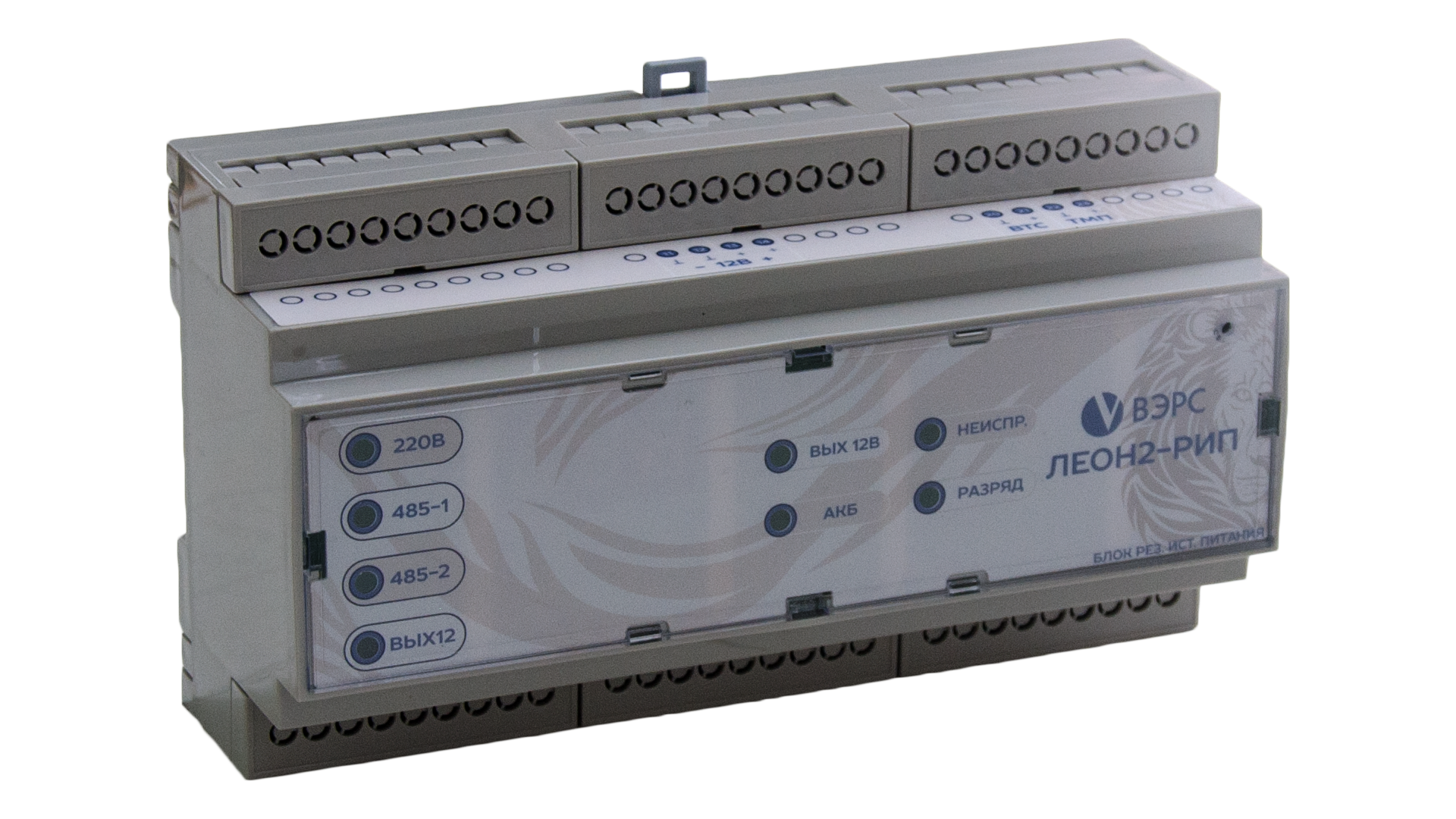

ЛЕОН2-РИП
С выходным напряжением 12 В и током нагрузки до 2,5 А для питания всех модулей системы;
- Полное соответствие ГОСТ Р 53325-2012;
- Широкие возможности настройки и простота программирования благодаря интуитивному пространству ПО «ВЭРС-ЛЕОН2.0 Конструктор».
Возможности и выполняемые функции ЛЕОН2-ППК
- Большой спектр возможных тактик работы проводных охранных и пожарных ШС;
- Произвольное объединение проводных ШС и адресных извещателей ВЭРС в зоны/разделы для обеспечения оперативного управления;
- Выходы для подключения световых, звуковых оповещателей (СИРЕНА, СО, Табло ВЫХОД) с автоматическим контролем целостности линии;
- Возможность настройки альтернативных алгоритмов работы выходов для обеспечения работы системы оповещения на объектах социального назначения (школы, больницы, музеи и т.д.), обеспечения работы речевых пожарных оповещателей или звуковых пожарных оповещателей, активирующихся по постоянному питанию;
- На борту три управляемых электромеханических реле ПЦН перекидного типа с коммутируемыми токами до 10 А, напряжением до ~250 В/=30 В для выдачи тревожных и служебных сигналов и управления внешним технологическим оборудованием;
- Реле работают по различным алгоритмам, которые изменяются при конфигурировании:
ПЦН ПОЖАР
ПЦН ВНИМАНИЕ
ПЦН ОХРАНА
ПЦН ТРЕВОГА
ПЦН НЕИСПРАВНОСТЬ
- Встроенный сетевой импульсный источник питания с резервированием АКБ 7 А*ч;
- Сетевое напряжение питания: ~220 В ± 25% 50 Гц;
- Возможность подключения внешнего РИП для увеличения времени автономной работы;
- Встроенный регистратор событий емкостью не менее 1024 событий;
- Просмотр текущего состояния прибора и журнала событий на встроенном ЖК-дисплее;
- Визуальное отображение номеров Групп/Зон/Направлений, от которых поступили тревожные сигналы, и отображение информации о времени и очередности поступления сигналов;
- Автоматический контроль шлейфов сигнализации (обрыв и короткое замыкание ШС), адресной линии (потеря связи с АИ), линий управления внешними оповещателями (обрыв и короткое замыкание), линии связи прибора с дополнительными внешними модулями (потеря связи с модулями);
- Конфигурирование прибора с помощью ПО «ВЭРС-ЛЕОН2.0 Конструктор» с персонального компьютера, оперативное добавление АИ с блоков с помощью встроенного ЖК-дисплея, кнопок навигации;
- Оперативное управление прибором и его узлами с помощью встроенных средств — кнопок быстрого перехода по тревожным спискам;
- Возможность конфигурирования адресных извещателей и блоков без дополнительных инструментов:
Задание адреса
Привязка к прибору
- Автоматическое сканирование подключенных адресных извещателей (поиск, обнаружение, автоматическая привязка);
- Автоматизированная привязка и задание адреса извещателям (существенно экономящая время ввода в эксплуатацию);
- Защита органов управления от несанкционированного доступа посторонних лиц при помощи паролей для двух уровней доступа и/или ключей Touch Memory.
Общая структурная схема
Общий вид рабочего пространства ПО «ВЭРС-ЛЕОН2 Конструктор»
С базовой конфигурацией системы и добавлением блока адресной линии (ЛЕОН2-БАЛ) и блока реле (ЛЕОН2-БР).
| Технические характеристики | Руководства по эксплуатации | Сертификаты | Программное обеспечение |
| 1 | Наименование | ЛЕОН2-ППК |
| 2 | Габаритные размеры корпуса (ШхВхГ), мм | 312 х 214 х 94, не более |
| 3 | Материал корпуса | Пластик ABS |
| 4 | Масса блока без аккумулятора, кг | 1,2, не более |
| 5 | Степень защиты оболочки, согласно ГОСТ 14254-2015 | IP20 |
| 6 | Условия эксплуатации: | |
| - диапазон рабочих температур (без АКБ), °С | -30 …+50 | |
| - относительная влажность при температуре 25 °С | до 98% | |
| 7 | Время технической готовности к работе, с | 20, не более |
| 8 | Максимальный срок службы, лет | 10 |
| 9 | Вероятность безотказной работы (за 1000 ч) | 0,98 |
| 10 | Класс прибора по ГОСТ Р 51179-98 (МЭК 870-2-1-95) | VR3 |
| 11 | Климатическое исполнение | УХЛ3 |
| 12 | Блок обеспечивает требования электромагнитной совместимости согласно ГОСТ Р 53325-2012. | |
| 13 | Напряжение помех, создаваемых блоком в проводах и токопроводящих конструкциях, не превышает значения нормы УК1 по ГОСТ Р 50009. Напряженность поля помех, создаваемых прибором в пространстве, не превышает значения нормы ИП1 по ГОСТ Р 50009. | |
| 14 | Блок устойчив к воздействию электромагнитных помех, распространяющихся в пространстве, и соответствует нормам УП1 (степень жесткости 2) и УП2 по ГОСТ Р 50009 при качестве функционирования по ГОСТ 29073 и ГОСТ 29280. | |
|
Характеристики электропитания |
||
| 15 | Количество независимых вводов питания, шт | 2 (АС, DC) |
| 16 | AC. Питание от сети переменного тока (50±1) Гц, В | 220 ±25 %, не более |
| 17 | DC. Питание от аккумуляторной батареи (АКБ, устанавливаемая в корпус блока), В | 12 ±15 %, не более |
| 18 | Максимальная мощность, потребляемая от сети переменного тока, ВА | 25, не более |
| 19 | Максимальный ток, потребляемый блоком (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от установленной АКБ, при пропадании сети, А | 0,27, не более |
| 20 | Время работы блока от установленной АКБ при пропадании сетевого напряжения: | |
| - в дежурном режиме без внешней нагрузки по 12В, час | 24, не менее | |
| - в режиме тревоги при полной нагрузке по 12В, час | 3, не менее | |
| 21 | Напряжение на аккумуляторе, при котором отключаются блок (в отсутствие сети 220В), В | 10 …10,5 |
| 22 | Минимальное напряжение на аккумуляторе, при котором блок осуществляет его заряд, В | 7,5 |
| 23 | Номинальная емкость устанавливаемой АКБ 12В, А*ч, | 7 |
| 24 | Габаритные размеры устанавливаемой АКБ (в корпусе блока предусмотрено соответствующее посадочное место), мм | 151 х 65 х 101, не более |
| Характеристики выходов управления цепями внешней нагрузки | ||
| 25 | Количество выходов для подключения внешней нагрузки, шт | 3 |
| 26 | Способ коммутации внешней нагрузки | «Открытый коллектор» |
| 27 | Коммутируемое напряжение, В | 12 |
| 28 | Максимальный ток по каждому из выходов, А | 1, не более |
| 29 | Максимальный суммарный ток по выходам, А | 2, не более |
| 30 | Каждый из выходов оснащен системой контроля целостности линии и может быть использован для коммутации и управления СОП и/или СОУЭ. Контроль целостности производится по обнаружению на конце подключенной линии оконечного элемента (ОЭ) – диодно-резисторной сборки, подключенной в линию нагрузки с соблюдением полярности. | |
| Характеристики выходов внешних цепей (дискретные выходы реле) | ||
| 31 | Количество дискретных выходов (встроенных реле блока), шт | 3 |
| 32 | Тип подключения | Перекидной контакт |
| 33 | Электрические параметры коммутируемых цепей: | |
| - АС. Максимальное напряжение переменного тока, В | ~250, не более | |
| - DC. Максимальное напряжение постоянного тока, В | =30, не более | |
| - Максимальная амплитуда коммутируемого тока, А | 10, не более | |
| Характеристики безадресных шлейфов блока | ||
| 34 | Количество выходов для подключения неадресных ШС, шт | 8 |
| 35 | Тип и построение поддерживаемых шлейфов сигнализации (ШС) | Неадресные Радиальные |
| 36 | Максимальное количество пожарных извещателей: | |
| - подключаемых в один ШС, шт | 32, не более | |
| - подключаемых суммарно к блоку, шт | 512, не более | |
| - подключаемых суммарно к прибору, шт | 512, не более | |
| 37 | Напряжение на клеммах для подключения ШС: | |
| - в дежурном режиме, В | 17 ± 1,7 | |
| - при разомкнутом состоянии ШС, В | 22 ± 1 | |
| 38 | Максимальный ток на клеммах ШС: | |
| - для токопотребляющих извещателей, мА | 3 ± 0,2 | |
| - при замкнутом состоянии ШС, мА | 20±2 | |
| 39 | Сопротивление утечки между проводами ШС: | |
| - для охранного ШС, кОм | 20, не менее | |
| - для пожарного ШС, кОм | 50, не менее | |
| 40 | Сопротивление выносного резистора, кОм | 7,5 ± 5% |
| 41 | Максимальное сопротивление линии ШС без учета выносного элемента, Ом | 220, не более |
| 42 | Суммарное сопротивление линии ШС с пожарными извещателями, при котором регистрируется её неисправность, кОм | Менее 0,22 Более 25 |
| 43 | Минимальное время реакции на нарушение шлейфа, мсек (конфигурируемый параметр) | 50 |
| 44 | Каждый выход ШС может быть сконфигурирован и настроен для контроля только пожарных, охранных или технологических извещателей. | |
| Характеристики адресной линии (АЛ) блока | ||||
| 45 | Способ организации АЛ (архитектура АЛ) | Адресно-опросная | ||
| 46 | Топология построения АЛ (конфигурируемый параметр) | Кольцевая | ||
| 47 | Количество выходов (электрических контактов) для подключения АЛ, шт | 2 (4) | ||
| 48 | Физическая среда передачи сигналов адресной линии | двухпроводная | ||
| 49 | Максимальное количество АИ: | |||
| - подключаемых в АЛ, шт | 127, не более | |||
| - подключаемых суммарно к блоку, шт | 127, не более | |||
| - подключаемых суммарно к прибору, шт | 512, не более | |||
| 50 | Адресная линия может быть сконфигурирована и настроена для контроля пожарных и/или технологических адресных извещателей. | |||
| 51 | Напряжение на клеммах АЛ, В | 20 | ||
| 52 | Максимальное сопротивление АЛ без учета установленных адресных извещателей (АИ), Ом | 75, не более | ||
| 53 | Максимальный ток АЛ, мА | 100 | ||
| 54 | Время полного цикла опроса всех АИ в АЛ, сек | 5, не более | ||
| 55 | Время реакции на при получении сигнала о сработке от АИ, сек | 5, не более | ||
| 56 | Суммарная максимально допустимая длина АЛ, м | 3000, не более | ||
| Характеристики межблочной линии связи RS-485 (связь центрального блока с другими блоками ППКиУП) | ||||
| 57 | Интерфейс линии связи (ЛС) | 2x RS-485 | ||
| 58 | Максимальное количество блоков, подключаемых к Центральному блоку по ЛС, шт (за вычетом ЛЕОН2-ППК(.П)) | 64, не более | ||
| 59 | Роль блока в ЛС в составе ППКиУП | Master | ||
| 60 | Блок оснащен двумя контроллерами RS-485, работающими на основе взаимного резервирования. Блок выполняет арбитраж связи, управление и опрос других блоков. | |||
| 61 | Топология построения ЛС | Радиальная | ||
| 62 | Количество выходов (электрических контактов) ЛС, шт | 2 (6) | ||
| 64 | Суммарная максимально допустимая длина ЛС, по одному «плечу» RS-485, м | 1200 | ||
| 65 | Максимально допустимая длина ЛС между Центральным блоком и другим блоком ППКиУП, м | 1200 | ||
