ВЭРС-ПК2/4/8 версия 3.2

Назначение:

Приборы ВЭРС-ПК2/4/8 Версия 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.

Приборы ВЭРС-ПК2/4/8 Версия 3.2 сохраняют полную преемственность приборам ВЭРС-ПК2/4/8 Версии 3.1 по функционалу и схеме подключения, но обладают рядом преимуществ:

  • Внедрен высокоэффективный импульсный источник питания;
  • Расширен диапазон рабочего сетевого напряжения - 135-242 В;
  • Поддерживается полноценная работа с глубоко разряженной АКБ;
  • Прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;

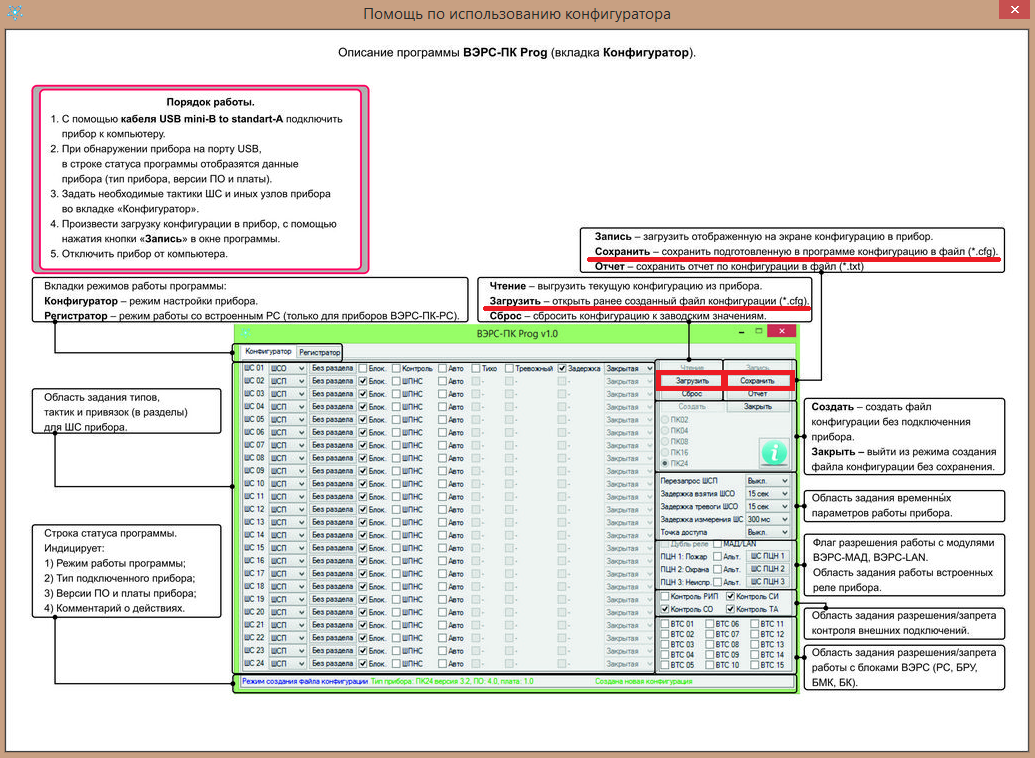

  • Разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;
  • Уменьшен удельный вес.

Выполняет функции:

  • Контроль состояния шлейфов сигнализации (ШС) с подключенными к ним охранными, пожарными или технологическими извещателями;
  • Выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
  • Управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
  • Контроль прохода через одну точку доступа;
  • Контроль линий подключения оповещателей;
  • Передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК, ВЭРС-БМК по интерфейсу RS-485;

Возможности и особенности:

  • Гибкое программирование до 36 -х параметров прибора и ШС;
  • Три типа ШС: «Пожарный», «Охранный» и «Технологический»;
  • Объединение ШС в разделы для общего управления;
  • Управление ШС электронными ключами (до 255 ключей);
  • Управление замком двери, обеспечение прохода по ключам доступа;
  • Встроенный резервированный источник питания с АКБ 4,5А*ч;
  • Возможность подключения внешнего РИП;
  • Выходы 12 В и выходы на оповещатели с электронной защитой от КЗ и перегрузки, защита от перегрузок по питанию, защита от импульсных помех по ШС;
  • Исполнение в пластмассовом и металлическом корпусах;
  • Подключение внешних блоков по RS-485.

Встроенный контроллер интерфейса RS-485 обеспечивает работу прибора с внешними подключаемыми устройствами «ВЭРС-БРУ версия 3.1.», «ВЭРС-РС версия 3.1.», «ВЭРС-БК», «ВЭРС-БMК». При работе по данному интерфейсу осуществляется постоянный двухсторонний обмен данными с устройствами: прибор передает информацию о текущих событиях в блоки реле и регистраторы. А блоки реле и регистраторы, в свою очередь, передают данные прибору о своем присутствии в сети. Интерфейс RS-485 позволяет организовать параллельную работу нескольких блоков реле ВЭРС-БРУ версия 3.1. и/или ВЭРС-РС версия 3.1, ВЭРС-БК, ВЭРС-БMК.

Тактики охранных ШС:

  • "С задержкой на выход и вход";
  • "Задержка с открытой дверью";
  • "Тихая тревога»;
  • "Автовзятие";
  • "Тревожный";
  • "Круглосуточный";
  • "Контроль снятого состояния".

Тактики пожарных ШС:

  • ШС повышенной нагрузочной способностью (увеличение тока дежурного режима до 2,85 мА);
  • Однопороговый и двухпороговый режим опроса извещателей;
  • Алгоритм верификации (переопрос);
  • Программирование задержки восстановления пожарного извещателя при переопросе состояния пожарных извещателей в ШС;
  • "Автовзятие";
  • "Круглосуточный".
Технические характеристики Руководства по эксплуатации Сертификаты Программное обеспечение

Количество ШС, подключаемых к прибору в зависимости от исполнения, шт

2, 4, 8

Питание прибора:

от сети переменного тока частотой (50±1) Гц, В

от аккумулятора, В



135 - 242

12 ± 15 %

Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более

12

Максимальный ток, потребляемый прибором в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А, не более

0,16

Напряжение, выдаваемое прибором на внешнюю нагрузку, В

12±2

Суммарный ток внешней нагрузки прибора по цепи 12В (без АКБ), А не более

ВЭРС-ПК 2/4

ВЭРС-ПК 8



0,25

0,5

Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более:

1,2

Напряжение на клеммах для подключения ШС, в дежурном режиме, В

17±1,7

Максимальное количество ключей ТМ, записываемых в прибор, шт.

255

Количество групп объединения ШС (разделов):

4

Выходные коммутационные параметры ПЦН:

напряжение переменного тока не более, В

напряжение постоянного тока, не более, В

ток, не более, А



120

24

2

Условия эксплуатации:

диапазон температур, °С

относительная влажность воздуха при температуре окружающего воздуха 25 °С, %



-30…+50

98%



ПО "ВЭРС КОНФИГУРАТОР v7.5"

ПО "ВЭРС-ПК Prog"



ПО "ВЭРС-LAN"

АРМ Администратора v6.4

АРМ Оператора v6.4

Мобильное приложение ВЭРС (ОС Android)

скачать

скачать





скачать

скачать

скачать



Здраствуйте! На приборе ВЭРС ПК 4 выдаёт неисправность линии ТВ. Что это и как исправить? Подскажите пожалуйста!
Линия ТВ - это клеммы подключения оповещателя табло "Выход" ("-Та" и "+12"). Неисправность может говорить либо об отсутствии оконечного элемента, либо о неправильном его подключении. В качестве оконечного элемента используется диодно-резистивная сборка. При этом важна полярность диода. Контакт, промаркированный серым кольцом, подключается к "+" клемме последнего параллельно подключенного оповещателя. Диодно-резистивная сборка подключается напрямую в клеммы прибора, если не предполагается использовать ни одного оповещателя. В приборах ВЭРС-ПК4 версия 3.1 (от 01.01.2015) и ВЭРС-ПК4 версия 3.2 без встроенного регистратора событий индикация неисправности запоминается до момента ручного обновления коротким нажатием на кнопку "Пуск/Сброс".
Здравствуйте! На приборе ВЭРС ПК4 версия 3.1 во второй конфигурации поставлен первый шлейф как технологический. К ПКП подсоединен ВЭРС БРУ4. Ко входу первого шлейфа подсоединен датчик контроля протечки воды Нептун. При его срабатывании шлейф срабатывает. Как назначить ему первое реле на ВЭРС БРУ, чтобы при срабатывании технологического шлейфа срабатывало первое реле? Заранее спасибо за схему или объяснение.
Через ПО "ВЭРС Кофнфигуратор" при настройке БРу, добавьте в один лог. раздел требуемый технологический шлейф с прибора и реле на БРУ, для реле состояние контроля (на какое состояние реле должно срабатывать) "Технологический".
Доброго времени суток. Ситуация следующая: на объекте N ранее стоял прибор ВЕРС ПК-2 старого образца, к нему были подключены охранный ШС (геркон), и пожарный ШС (ИПР и датчики). При сработке, например пожар, шла сработка на прибор и включалась сирена, она была подключена к клеммам 3В и собственно срабатывала. Сейчас стоит новый прибор ВЕРС ПК-4 версии 3.2, я не знаю как правильно подключить охранный ШС так как он постоянно в неисправности, пожарный ШС постоянно замкнут и срабатывает отлично,но не срабатывает сирена. 1) как правильно включить в систему ШС охраны? 2) как правильно включить в систему сирену, следует ли дополнить новым оборудованием или я неправильно включал ее в систему?
1) Охранный ШС не имеет режима неисправность. иногда при постановке охранного ШС, вы можете видеть как соответствующий индикатор мигает, а прибор издает краткие звуковые сигнала - это работает задержка взятия охранного ШС под охрану (на ШС1, в режиме Охранный, тактика задержки взятия назначена в Заводской конфигурации). Схема охранного ШС для подключения к прибору не изменялись при повышении версий приборов. 2) Схему подключения пожарного ШС уточните в Руководстве по эксплуатации на наш прибор (в конце документа. есть раздел приложений, где эти схемы приведены). Скорей всего, у вас при сработке датчиков ил ИПР, пожарный ШС переходит не в Пожар2,а в неисправность ШС (Обрыв или КЗ), последний режим не запускает Сирену.
Здравствуйте. Возможно ли подключить датчик температурный индикаторный "AD592ANZ" в технологический шлейф прибора ПКП ВЭРС-ПК4. Если возможно,то будьте добры прислать схему подключения.
Нет, технологические ШС приборов ВЭРС-ПК4 версия 3.2 пороговые и рассчитаны на подключение только "сухих" контактов любых технологических извещателей или извещателей, с резистивными элементами, вносящими в ШС сопротивление - эквивалент режима "Технологического срабатывания".
Добрый день, почему на ВЭРС 24ПК 3.2 при установке шлейфов в режим ШСП при снятии не снимается горит постоянно зеленым и не становится желтым?
Активирована тактика "Круглосуточный". Для приборов со встроенным регистратором событий данную тактику можно деактивировать в режиме конфигурирования.
Здравствуйте, скажите пожалуйста марку аккумулятора на ВЭРС ПК - 8

Марка АКБ не имеет значения, так как их делают большое количество производителей. Важно что применяется стандартная аккумуляторная батарея 12В, емкостью 4,5 или 7 А*ч, рекомендуем использовать 4,5 А*ч, их размеры приведены в РЭ на приборы в разделе технических характеристик, на странице 7 (90х70х107 мм). В любом специализированном магазине Вы сможете такую батаерю приобрести, а какая марка (DELTA или Security Force или еще что) не столь важно.

Здравствуйте! Недавно запрограммировал ВЭРС-ПК2 ТРИО-М вер.3.2 через Конфигуратор v7.5, работала классно, 2 шлейфа на пожарную сигнализацию. Сегодня попытался дать сработку, прибор сам пищит, сирена с таблом выход мигает, НО, СИРЕНА "не кричит". Прога не читает, выдает сообщение: Ошибка чтения конфигурации ПК. Так как он стоит в открытом пространстве, кто-то просто тыкал кнопки. Теперь думаю просто не ломать голову и сбросить до заводских настроек и перепрограммировать заново. Как сбросить до заводских? В инете копался, не нашел инфу. Подскажите пожалуйста! Методом "тыкания" по таблице 16 в инструкции тоже пытался, не вышло. В этом приборе я пока "чайник", но в ближайшее время думаю закрытыми глазами буду работать с ним. Заранее спасибо! Просьба оставить нашу переписку инкогнито. С уважением и наилучшими пожеланиями, Маргулан.
По порядку: 1) "сирена с таблом выход мигает, но сирена не кричит", поскольку на приборе индивидуальной индикации по выходам оповещения нет, видимо Вы имели в виду, что мигают табло выход и световой оповещатель, а внешняя сирена молчит. Очень похоже на то что выход сирена в защите по току. Снимите сработки с шс, перепоставьте их на охрану, нажмите кнопку ПУСК/СБРОС и проконтролируйте свечение индикаторая НЕИСПР. Если он горит, нажмите кнопку ТЕСТ/ЗВУК ОТКЛ. и посчитайте количество вспышек одноименного индикатора. Если он выдает серию из трех вспышек - по выходу сирена у Вас К.З., необходимо смотреть внешню линию подключений. 2) "Прога" может не читать прибор в нескольких случаях: а) прибор не переведен в режим конфигурирования; б) Модуль автодозвона пока не перешел в режим конфигурирования (после установки перемычки J2, МАД-у может понадобиться до 1 минуты на переход, ему необходимо завершить ряд внутрениих алгоритмов самодиагностики или освободить стек сообщений). Признаком того, что прибор полностью готов к загрузке/чтению конфигурации является то что на МАД-е светятся все сервисные светодиоды (3 в углу, один в районе слота сим-карт). 3) Сброс до заводских настроек в приборе выполняется по отдельной команде из общего режима конфигурирования: установите J2, нажмите ПУСК/СБРОС, последовательно нажмите 1-2-2-2-2-2, нажмите ТЕСТ/ЗВУК ОТКЛ. Однакопомните, что эта функция не сбрасывает установки МАД-а. Он переконфигурируется лиоб черезх компьютер, либо через сим-карту. 4) Если возникнут сложности с настройкой, позвоните к нам в тех.поддержку, сделаем вместе.
Добрый день на вэрс ПК 8 Не идёт заряд на АКБ,что может быть?
Предположение может быть ошибочным, если замер на клеммах подключения АКБ прибора производился при отключенной АКБ, т.к. предусмотрена "защита". Чтобы убедиться в исправности источника питания прибора по цепи заряда АКБ, выполните замер напряжения на отключенной АКБ, подключите и снова сделайте замер. Если АКБ разряжена, то в подключенном состоянии уровень напряжения упадет до уровня разряда АКБ. Если АКБ заряжается, то в подключенном состоянии АКБ напряжение будет превышать на доли Вольта напряжение на АКБ в отключенном состоянии.
Здрпвствуйте!!!вопрос первый "т" перевернутый это общий + или - ?!и второе неправильное подключение может вызвать выгорание прибора или это может произойти по другой причине?!
Контакт "+" - это клемма "+12В" и пронумерованные цифрами клеммы ШС прибора, а перевернутый символ "т" - общий минус. В приборах ВЭРС-ПК версия 3.2 предусмотренна защита от короткого замыкания и перегрузки по цепи 12В на короткий промежуток времени, если неисправность не снималась с прибора более 5 минут, то прибор мог выйти из строя.
Добрый день. Есть ли уже разработанное краткое руководство пользователя рекомендованное производителем прибов ВЭРС пк версии 3.2? Спасибо.

С кратким перечнем действий для быстрого ввода прибора в эксплуатацию возможно ознакомиться в п.8.4 основного руководства по эксплуатации для ВЭРС-ПК2/4/8 версия 3.2 или ВЭРС-ПК16/24 версия 3.2

Добрый день, подскажите почему не сохраняются параметры через "ВЭРС-ПК Prog", загружаю, записываю, при следующем подключении сохранений нет, как сохранить?

Если подразумевается, что требуется убедиться в записанной конфигурации в прибор, то для этого следует нажать кнопку "Чтение".

Здравствуйте, подскажите пожалуйста, вэрс пк 8 . Есть 5 пожарных шлейфов, расключено все по схеме и на свои контакты, при срабатывании прибор извещает о пожаре, а сирена молчит. Нажимая кнопку тест сирена работает. Тестируем в режиме охраных шлейфов при срабатывании сирена работает. А именно в в режиме пожара сирена молчит. Как такое может быть? Как можно исправить сей недуг?
Обратите внимание на светодиодный индикатор ШС и на светодиодный индикатор "Пожар". Каждому режиму работы прибора соответствует определенное свечение указанных выше индикаторов. Например, для охранных ШС предусмотрено два режима работы "Дежурный" и "Сработка". Для пожарных ШС режимов несколько "Неисправность", "Пожар", "Внимание", "Дежурный", но только в режиме "Пожар" происходит запуск звукового оповещателя, т.к. только режим "Пожар" является тревожным. Индикация режима "Пожар" для разных версий приборов отличается. Для приборов ВЭРС-ПК8 версия 3.2 характерно непрерывное свечение индикаторов красным цветом ШС и "Пожар" в режиме "Пожар". Убедитесь, что переводите пожарный ШС именно в режим "Пожар". Не нужно путать с охранными ШС, т.к. для них обрыв и КЗ являются "Сработкой", а для пожарных ШС обрыв и КЗ - это режим "Неисправность" (мигание индикатора желтым цветом).
Здравствуйте. Подскажите как правильно подключать тепловые максимально-дифференциальные пожарные извещатели ИП101-23M-A1R к ПКП ВЭРС ПК4 (Двухпороговый режим). Нужен ли дополнительный резистор и какого номинала?
Контакт "Общ", идущий от приемно-контрольного прибора, заходит в контакт "1" извещателя, обрывается и выходит из контакта "2" к следующему извещателю на контакт "1" и так далее. Контакт "+ШС", идущий от приемно-контрольного прибора, заходит в контакт "5" извещателя, выходит из него же к следующему извещателю на контакт "5". На последнем извещателе между контактами "2" и "5" устанавливается оконечное сопротивление номиналом 7,5 кОм. Количество извещателей в одном ШС в режиме нормальной нагрузочной способности пожарных ШС прибора не более 10 штук. (Iизв - 0,08мА, Iшс - 0,8мА).
Здравствуйте. Поставили пк4 сначала постоянно была ошибка вкс разобрались, оказывается просто был слабый сигнал GSM, установка внешней антенны решила проблему. Два дня счастья и вдруг смс потеря питания 220, однако питание на прибор приходить предохранитель целый, но все равно горит индикатор нет сети. Что можете посоветовать проверить в данной ситуации?
Индикация неисправности сохраняется до момента ручного сброса коротким нажатием на кнопку "Пуск/Сброс". Если после ручного сброса неисправность сохранилась, то есть вероятность внутренней неисправности источника питания. Такая ситуация могла возникнуть при значительных перепадах питающего напряжения. Регламент требований к питающей сети прибора указан в технических характеристиках руководства по эксплуатации на прибор. Для приборов ВЭРС-ПК версия 3.1 допустимое напряжение питания от 187В до 242В при частоте 49Гц - 51Гц. На приборы ВЭРС-ПК с датой производства с января 2017 года действует гарантия 10 лет.
как запрограммировать вэрс-пк2 ключи тм

Для ППКОП ВЭРС-ПК2 версия 3.2 ключи ТМ возможно записать, работая по Второй (расширенной) конфигурации.

Стоит учесть, что запись ключей ТМ предусмотрена только для  управления охранными ШС, поэтому изначально необходимо задать тип ШС.

Запись ключей ТМ.

1. Прибор необходимо полностью обесточить (отключить сеть 220В и АКБ), снять все перемычки и затем подать питание.

2. Для перехода в режим конфигурирования установить перемычку J2 (крайняя правая). Успешный переход в режим конфигурирования сопровождается миганием светодиода "Пуск/Сброс".

3. Набрать последовательно с помощью кнопок ШС код параметра "Добавление ключа Touch Memory для управления ШС". Для двухщлейфного прибора код шестизначный, состоящий из цифр "1" и "2". Например, "1-1-2-1-1-1". Перед набором кода обязательно необходимо нажать кнопку "Пуск/Сброс", таким образом прибор "понимает", что по последующему коду он переходит к настройке конкретного параметра, в данном случае к записи ключей ТМ.

Таким образом, комбинация для перехода к записи ключей ТМ примет вид: "Пуск/Сброс" - "ШС1" - "ШС1" - "ШС2" - "ШС1" - "ШС1" - "ШС1".

После успешного ввода комбинации загорится светодиод первого ШС. Далее прибор ждёт выбора ШС, в который следует записать ключ ТМ. Шлейф сигнализации вибирается также с помощью кнопок ШС (в данном случае первый или второй).

4. После выбора ШС для старта записи необходимо нажать кнопку "Тест/Звук", прибор выдаст звуковой сигнал высокого тона, индикатор выбранного ШС погаснет. Теперь следует коснуться ключем ТМ порта считывателя. Успешная запись будет сопровождаться звуковым сигналом высокого тона. Если ключ уже записан в прибор или если его тип не совместим с протоколом, прибор выдаст звуковой сигнал низкого тона. Тип ключей ТМ, поддерживаемый приборами ВЭРС-ПК - DS1990A.

5. Для записи следующего ключа требуется повторить пункты 3 и 4.

Для выхода из режима конфигурирования снимите перемычку J2 (без выключения питания).

Задание типа ШС.

1. Выполнить пункты 1 и 2 "Записи ключей ТМ"..

2. Комбинация для перехода к настройке типа ШС: "Пуск/Сброс" - "ШС1" - "ШС1" - "ШС1" - "ШС1" - "ШС1" - "ШС1".

После успешного ввода комбинации светодиоды ШС начнут отображать текущий тип ШС ("заводской" конфигурации). Зеленый цвет светодиода соответствует охранному типу ШС, красный цвет светодиода соответствует пожарному типу ШС.

3. Нажимая на кнопки ШС, задайте охранный тип для каждого ШС отдельно (зеленое свечение светодиода).

4. Для сохранения настроек необходимо нажать на кнопку "Тест/Звук".

Для выхода из режима конфигурирования снимите перемычку J2 (без выключения питания).

Здравствуйте. В комплект поставки ВЭРС-ПК4 входит АКБ 4,5?
АКБ в комплект поставки прибора не входит и приобретается отдельно.
Можно на реле ПЦН3 назначить логику Тревога? Как на реле разделить сигналы снятия с охраны и срабатывания охранного датчика? По сигналу "Охрана" при снятии и срабатывании датчика реле будет отключено. При логике "Тревога" при снятии и дежурном режиме реле будет отключено.
Для фиксирования события "Тревога" возможно использовать "Альтернативную" логику реле ПЦН "Охрана". Событие снятие и сработка может фиксироваться только одновременно с помощью реле ПЦН "Охрана". При отсутствии события "Тревога" реле, работающее по "Альтернативной" логике не сработает - это будет означать, что ШС сняты с охраны, а не перешли в режим "Тревога".
1. Сколько вольт выдается на клемник №16 LED? 2. Сколько по времени ПЦН2 держит в притянутом состоянии сигнал ОХРАНЫ. 3. Сколько по времени ПЦН1 держит в притянутом состоянии сигнал ПОЖАР.

1. Напряжение 3В для питания светодиода считывателя нашего производства.

2. Реле ПЦН "Охрана" под напряжением только когда все ШС "охранного" типа находятся в "Дежурном режиме". Если хотя бы один ШС снят или находится в состоянии "Тревога", реле обесточено.

3. Пока не произойдёт перепостановка ШС в "Дежурный режим".

Чтобы управлять реле ПЦН более гибко, например, устанавливать задержку включения или время отключения, возможно использовать внешние блоки на магистрали RS-485 ВЭРС-БРУ версия 3.1

Здравствуйте. Прибор ВЭРС-ПК8-ТРИО-М имеет встроенный аккумулятор (=12В, 4,5Ач) и подключается к дополнительному РИП-12 (=12В, 7Ач.). Свето-звуковые оповещатели (Iсуммарный=150мА) подключены к ВЭРС-ПК. К РИП подключаются охранные извещатели (Iсуммарный=114мА). Подскажите, какая итоговая нагрузка ложится на РИП? Будет ли эта нагрузка 160мА (ВЭРС-ПК)+150мА(оповещатели)+114мА (охр. извещатели)? Или нет? При расчете необходимой емкости аккумуляторных баратей, могу ли я считать что имею суммарную емкость РИП (7Ач.)+ емкость встроенной батареи ВЭРС-ПК (4,5Ач.)?
Всё верно, при подключении внешних оповещателей и извещателей их ток добавляется к току, потребляемому самим прибором. При отключении сети отбор тока будет равномерным и от внешнего РИПа и от подключенной АКБ.
День добрый... На некоторых отдаленных объектах установлены ВЭРСы версии 3.2 и при отключении 220 В приходиться выезжать, дабы не засоряло радиоканал... В паспорте вычитали альтернативную логику работы 3 реле, но с типом ШСП реле прекращает выдачу неисправности. Есть какой-нибудь альтернативный способ отключения неисправности по 220 В, чтобы все остальные неисправности продолжали поступать на реле
Согласно вступившему в силу с января 2014 года ГОСТ Р 53325-2012, неисправность отсутствия сети 220В относится к общему виду неисправностей и исключать её из перечня остальных неисправностей недопустимо. Для ШСП нет альтернативной логики работы, т.к. реле ПЦН "Пожар" переключается только при появлении события "Пожар", аналогично альтернативной логике работы реле ПЦН "Охрана". Реле ПЦН "Неисправность" (реле 3) прекращает передавать неисправности, если только на это реле назначены ШС, об этом указана в руководстве по эксплуатации на прибор, при этом также следует учесть, что по Второй конфигурации любой ШСП закрепляется по умолчанию (без дополнительной привязки) за реле ПЦН "Пожар" (реле1).
